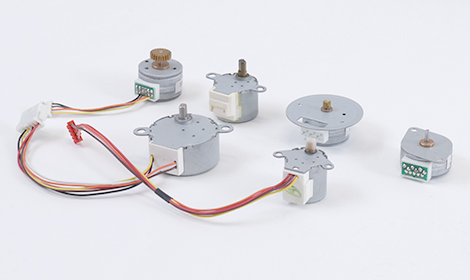

ステッピングモータ
当社のステッピングモータは、高精度・高トルク・低コストを実現した汎用型モータです。
PM型と減速ギャ内蔵PM型があり、それぞれ用途に応じて外形サイズによる仕様の異なるモータをPM型で4種・減速ギャ内蔵PM型で５種を標準品として提供しております。
減速ギャ内蔵PM型は減速比の組み合わせを多種ラインナップしております。
減速比・出力軸形状・コードコネクタ仕様はカスタムも可能です。（初期費用が必要になる場合があります）
仕様
PM型モータ
| A | B | C | D |
|---|---|---|---|
| モータ外形 | 定格電圧 | 抵抗値 | ステップ角 |
| 015：φ15㎜ | 5V | 5Ω～200Ω | 7.5° |
| 020：φ20㎜ | |||
| 035：φ35㎜ | 12V | 15° | |
| 042：φ42㎜ | 24V | 18° | |
| 000：その他 |
例：モータ外形φ20㎜、電圧12VDC、ステップ角15°
STMP-20-012-15
| Model Size （外形） A |
定格電圧 B |
抵抗値 | ステップ 角度 |
ホールディング トルク |
無励磁保持 トルク |
結線方法 | ||
| (mm) | (VDC) | (Ω) | （°) | (mN.m) | (mN.m) | |||
| PM型 | STMP-015 | φ15 | 5 | 10 | 18 | ≧3.53 | 0.69 | バイポーラ |
| 24 | 26 | 18 | ≧7.1 | 1 | バイポーラ | |||
| STMP-020 | φ20 | 12 | 30 | 15 | ≧9.8 | 2.94 | バイポーラ | |
| 24 | 13 | 18 | ≧10.2 | 1.22 | バイポーラ | |||
| 24 | 20 | 18 | ≧8.33 | 1.22 | バイポーラ | |||
| STMP-035 | φ35 | 24 | 5 | 7.5 | ≧44.1 | 11.76 | バイポーラ | |
| 12 | 30 | 7.5 | ≧49 | 11.76 | ユニポーラ | |||
| 24 | 7.2 | 7.5 | ≧44.1 | 11.76 | バイポーラ | |||
| 12 | 40 | 7.5 | ≧39.2 | 8.82 | ユニポーラ | |||
| 24 | 200 | 7.5 | ≧30.38 | 8.82 | ユニポーラ | |||
| STMP-042 | φ42 | 24 | 9 | 7.5 | ≧170 | 25.48 | バイポーラ | |
※下線部のある品番については外形参考図のダウンロードができます。
※外観寸法図は参考用としてご確認ください。公差など詳細についてはお問合せ欄より確認をお願いいたします。
減速ギヤ内蔵型モータ
| A | B | C | D |
|---|---|---|---|
| モータ外形 | 定格電圧 | 抵抗値 | 減速比 |
| 020：φ20㎜ | 5V | 40Ω～300Ω | 下記表参照 |
| 024：φ24㎜ | |||
| 035：φ35㎜ | 12V | ||
| 042：φ42㎜ | |||
| 050：φ50㎜ | 24V | ||
| 000：その他 |
例：モータ外形φ24㎜、電圧12VDC、減速比5.625/64
STMG-024-012-5.625/64
| Model Size （外形）A |
定格電圧 B |
歯車 減速比 C |
抵抗値 | 周波数 | プルイン トルク |
最大自起動周波数 プルアウト周波数 |
最高応答周波数 プルイン周波数 |
配線 タイプ |
||
| (mm) | (VDC) | (Ω) | (PPS) | (mN.m) | (PPS) | (PPS) | ||||
| 減速ギヤ内蔵 | STMG-020 | φ20 | 5 | 7.5°/85 | 60 | 100 | ≧29.4 | 900 | 500 | コード |
| 12 | 250 | 100 | ≧29.4 | 900 | 550 | コード | ||||
| STMG-024 | φ24 | 5 | 5.625°/64 | 60 | 100 | ≧29.4 | 900 | 500 | コネクタ | |
| 12 | 5.625°/64 | 200 | 100 | ≧29.4 | 900 | 500 | コネクタ | |||
| 250 | 100 | ≧29.4 | 900 | 500 | コネクタ | |||||
| 300 | 100 | ≧29.4 | 900 | 500 | コネクタ | |||||
| 300 | 100 | ≧29.4 | 900 | 500 | コネクタ | |||||
| 5.625°/16 | 200 | 100 | ≧9.8 | 600 | 300 | コネクタ | ||||
| 7.5°/87 | 200 | 100 | ≧53.9 | 700 | 500 | コード | ||||
| 250 | 100 | ≧53.9 | 700 | 500 | コード | |||||
| 300 | 100 | ≧49 | 700 | 400 | コード | |||||
| STMG-035 | φ35 | 12 | 7.5°/85 | 120 | 100 | ≧147 | 250 | 250 | コード/ コネクタ |
|
| 110 | 100 | ≧147 | 600 | 350 | コード/ コネクタ |
|||||
| 130 | 100 | ≧147 | 600 | 350 | コード/ コネクタ |
|||||
| 200 | 100 | ≧78.4 | 600 | 350 | コード/ コネクタ |
|||||
| 7.5°/43.75 | 120 | 100 | ≧78.4 | 600 | 350 | コード/ コネクタ |
||||
| 150 | 100 | ≧78.4 | 600 | 350 | コード/ コネクタ |
|||||
| STMG-042 | φ42 | 12 | 7.5°/22.7 | 40 | 250 | ≧78.4 | 350 | 300 | コード | |
| 7.5°/33.3 | 50 | 100 | ≧150 | 200 | 200 | コード | ||||
| 7.5°/40 | 85 | 100 | ≧150 | 200 | 200 | コード | ||||
| 7.5°/100 | 80 | 100 | ≧294 | 350 | 300 | コード | ||||
| STMG-050 | φ50 | 12 | 7.5°/33.3 | 50 | 200 | ≧196 | 350 | 320 | コード | |
| 7.5°/43 | 40 | 250 | ≧200 | 450 | 350 | コード | ||||
| 7.5°/60 | 60 | 100 | ≧392 | 200 | 200 | コード | ||||
| 7.5°/99 | 70 | 100 | ≧550 | 200 | 200 | コード | ||||
| 24 | 7.5°/43 | 110 | 250 | ≧343 | 450 | 350 | コード | |||
| 7.5°/60 | 150 | 250 | ≧637 | 400 | 400 | コード | ||||
| 7.5°/99 | 250 | 100 | ≧588 | 200 | 200 | コード | ||||
※下線部のある品番については外形参考図のダウンロードができます。
※外観寸法図は参考用としてご確認ください。公差など詳細についてはお問合せ欄より確認をお願いいたします。
注意事項
＊改良などのために製品の仕様及びデザインは予告なく変更する場合があります。
＊出力軸形状はカスタム可能です。ただし軸の太さについては不可です。
＊取付穴ピッチ・形状は参考図面から確認願います。その他の形状はカスタム可能です。（カスタム費用が必要となります）
＊減速ギヤ比は標準以外も対応可能です。（カスタム費用が必要となります）
＊以下の内容は日本国内での取引及び使用を前提とするものです。日本国内以外での取引及び使用に関しては弊社にご相談ください。
保証期間
ご購入いただきましたステッピングモータの寿命については仕様書の取交しにより規定しております。尚、保証期間については、指定納入場所への納品後1年間もしくは弊社出荷後18か月のいずれか早く経過するまでの期間とします。
保証期間が過ぎてしまった場合には、このモータの製造構造上の理由で修理対応はしておりません。有償にて代替対応とさせていただきます。
保証範囲
上記の保証期間中に当社の責による故障が生じた場合は、代替品の提供または故障品の修理を無償で行います。納入品の寿命による故障、消耗部品、寿命部品の交換はこの保証の対象とはなりません。
また、故障の原因が次に該当する場合は、保証の対象範囲外と致します。
- カタログまたはマニュアルや別途取り交わした仕様書などに記載されている以外の不適切な条件、環境、取り扱い並びご使用による場合
- 納入品以外の原因の場合
- 当社以外の改造または修理の場合
- 製品本来の使い方以外の使用による場合
- 当社出荷当時の科学、技術の水準では予見できなかった事由による場合
- その他、天災、災害など当社側の責ではない原因による場合
